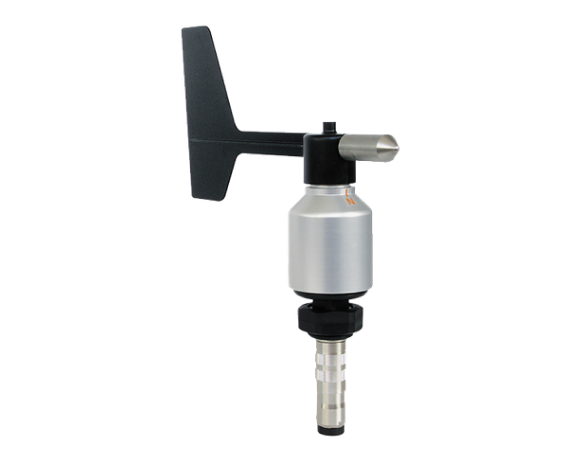

Wind Vane Thies Compact TMR

Sensor de direção do vento TMR
Saída: 10-bit serial-síncrono (compatível com Ammonit Meteo-40 registradores de dados)
Faixa de medição 0 … 360°
Precisão ±1,5°

A direção do vento é detectada por um cata-vento de baixa inércia. O eixo da palheta de vento está funcionando em rolamentos de esferas e carrega um ímã diametralmente magnetizado na extremidade interna.

A posição do ângulo do eixo é enlatada sem contato por um sensor de ângulo magnético (TMR = Tunnel Magneto Resistance), que fornece duas tensões dependentes do seio e do cosseno como sinal de saída.

Um microcontrolador conectado calcula a partir desta tensão a direção do vento em 1024 setores (0.35°/setor). Relacionado com o setor 1 está a direção do vento 0°-35°, o setor 1024 corresponde à direção do vento 359.65°-360°.
